力矩限制器工作原理

力矩限制器工作原理：

力矩限制器由傳感器和控制器（儀表）兩大部分組成。當起重機械起吊重物，重量、轉角和角/幅度通過相應的傳感器傳導到變送器。變送器將信號進行轉換放大，通過系統內 RS485接口，傳輸?shù)娇刂破鳎▋x表），經儀表CPU數據處理后進到顯示屏顯示相關數據，與此同時儀表將測得的重物重量、轉角、幅度等數據與程序預置的起重機運行工況的額定值進行比較，然后按規定執行顯示、報警和控制輸出等動作。

起重機在收到相應控制信號后，能停止向不安全方自作業但不影響其它正常機構動作。目而本限制器可對起重機起到限載保護作用。

主要技術指標：

適用范圍：需要對起重力矩進行控制的起重設備及其它相應設備

稱重顯示誤差：≤1 %F.S，最小顯示分度值：0.01t

幅度顯示誤差：≤5cm，最小顯示分度值：0.01m

高度顯示誤差：≤5cm，最小顯示分度值：0.01m

系統動作誤差：≤3 %F.S

報警方式：（也可以由用戶提供出工作方案）

起重量預報警：

當前起重量≥當前額定值得90%，蜂鳴器發出斷續報警響

當前起重量≥當前額定值得105%，延時2秒輸出控制信號，用于切斷上升控制回路和增幅控制回路，并 發出連續報警聲

起重量報警（立刻）：

當前起重量≥當前額定值得120%，立刻輸出控制信號，用于切斷上升控制回路和增幅控制回路，并發出 連續報警聲

注：起重量“延時報警”和“立刻報警”控制輸出信號即可以分別獨立輸出，也可以綜合為同一點輸出 。

幅度報警：

當前幅度≥當前額定值時立刻輸出控制信號，用于切斷增幅控制回路，并發出連續報警聲

報警的解除：

當個部分顯示值恢復到當前相應機構得額定值安全范圍以內時停止報警聲，2秒后輸出的控制信號自動 解除，被切斷的動作控制回路恢復正常工作。

工作環境：溫度，-40~+60℃ 相對濕度，45%-95%

傳感器防護等級：IP65

電源電壓：AC380V（+10%，-15%）、或AC220V（+10%，-15%）

控制輸出：繼電器觸點開關量，容量AC380V，2.5A。

控制輸出點（常開常閉）的數量及控制對象可由用戶提供進行相應定制。

數據通信輸出：RS485、RS232、PROFIBUS等。

模擬量信號輸出：0-10V，4-20mA等。

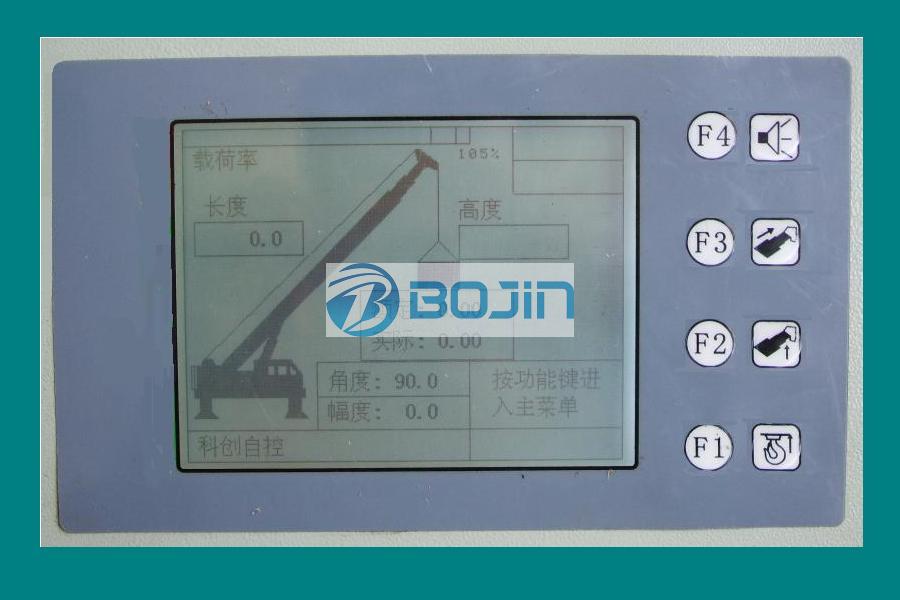

儀表顯示方式：LED及LCD數字顯示或觸摸屏菜單式顯示。
