履帶吊力矩限制器

  • 高精度力矩限制器
  • 高精度力矩限制器
  • 高精度力矩限制器
  • 高精度力矩限制器
  • 高精度力矩限制器
高精度力矩限制器高精度力矩限制器高精度力矩限制器高精度力矩限制器高精度力矩限制器

高精度力矩限制器

  • 顯示器大小:4.3英寸 彩色觸摸
  • 主機大小:200*180mm
  • 重量:5kg
  • 接口:CAN+485
  • 產品描述：力矩限制器能實時的將挖掘機力臂角度、高度、工作幅度、起重重量、負載等信息計算出來。當挖掘機操作接近或超出安全范圍時，主機將發出聲光報警提醒操作者停止違規作業，從而有效避免挖掘機及操作者發生安全事故。
  • 在線訂購

系統參數

挖掘機力矩限制器說明
一、 簡述

本系統通過人機交互界面和各種信號傳感器，能實時的將挖掘機力臂角度、高度、工作幅度、起重重量、負載等信息反映給挖掘機操作者，使挖掘機的作業能力在其設計參數范圍內安全、高效的被利用。當挖掘機操作接近或超出安全范圍時，主機將發出聲光報警提醒操作者停止違規作業，若操作者仍繼續違規操作，主機會發送自動鎖死信號終止挖掘機力臂往危險方向運行。從而有效避免挖掘機及操作者發生安全事故。


二、 系統構成

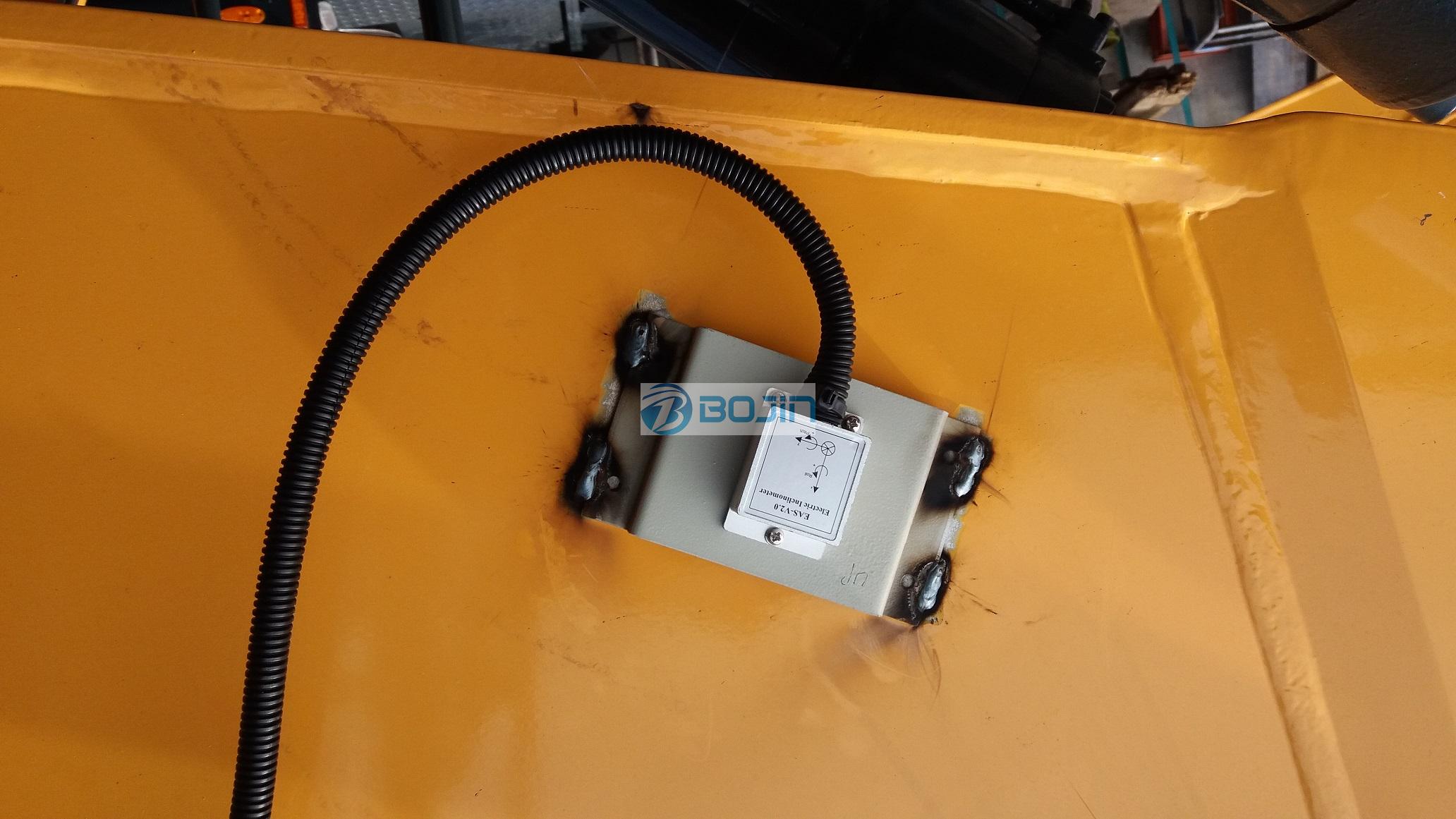

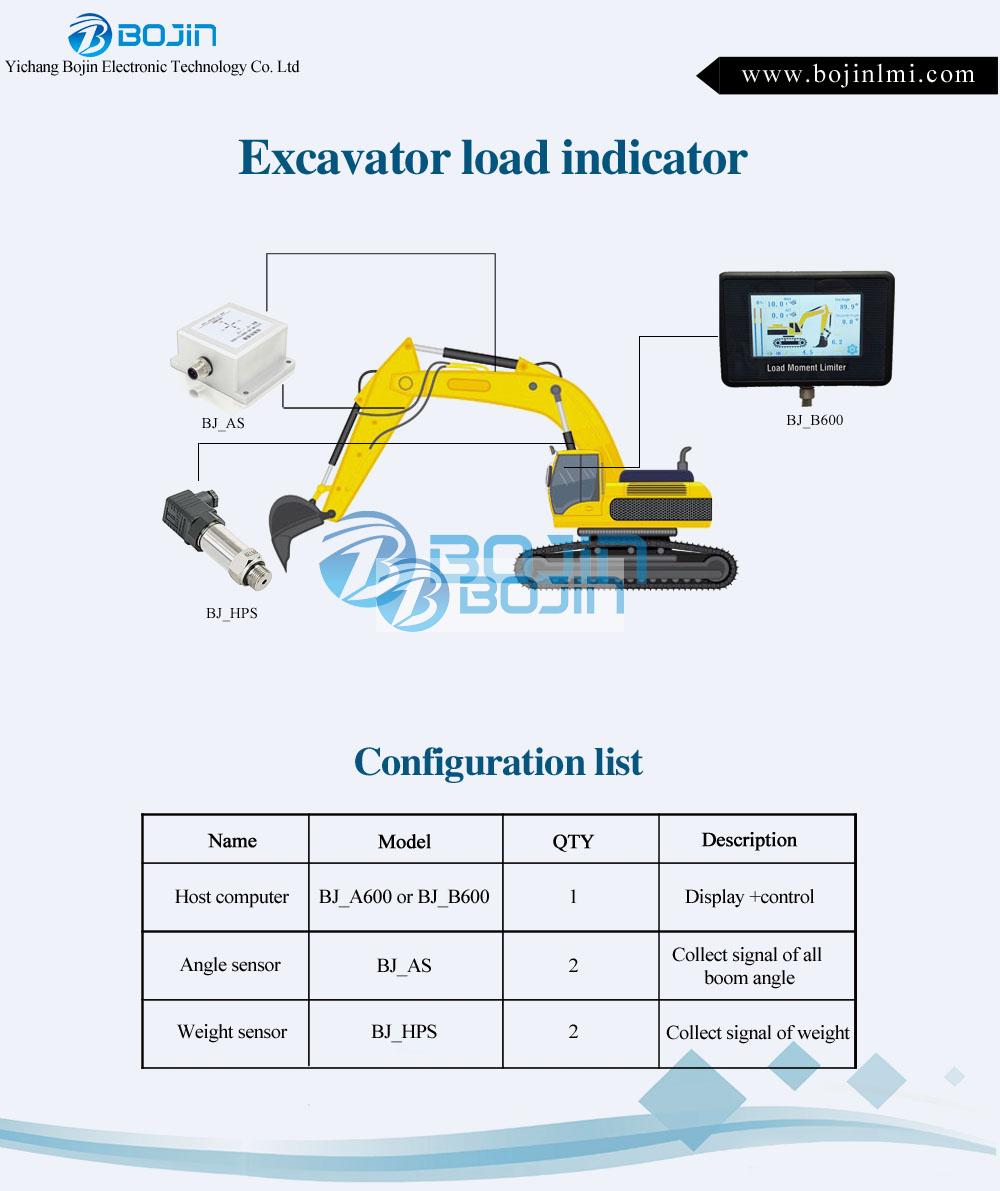

系統由1只液壓傳感器、3只角度儀、顯示器、主機以及安裝支架構成。


三、 儀表主機與顯示說明
3.1儀表顯示說明

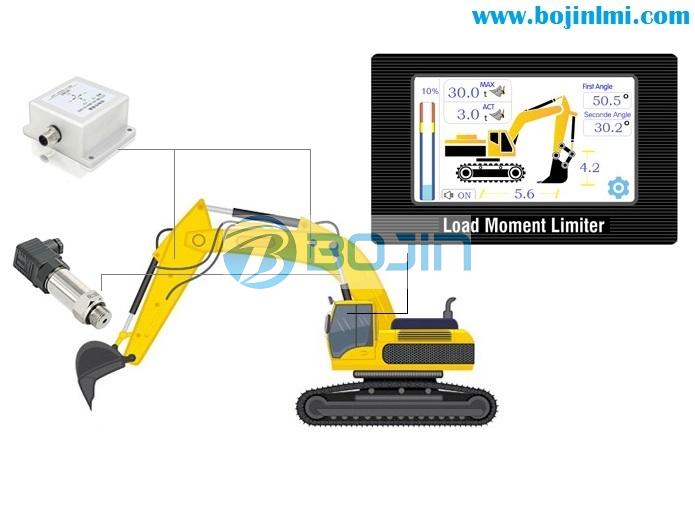

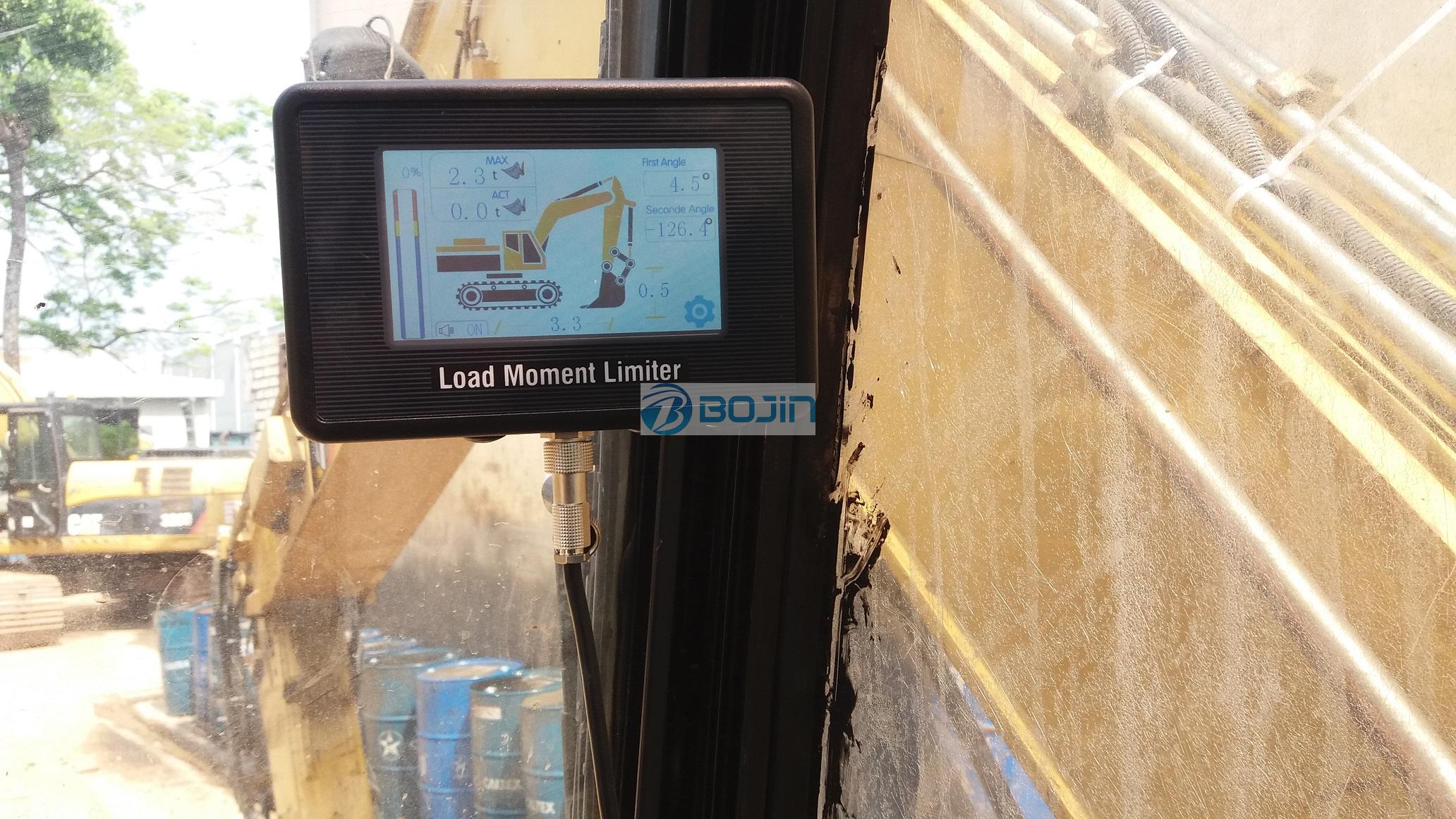

顯示器用安裝支架固定在駕駛室合適位置，調節萬向節讓主機位于合適位置。開機后，主機顯示界面如下：


顯示說明：
⑴實際挖斗中的重物的重量；
⑵挖機第一節大臂相對水平線的角度；上圖表示挖機第一節大臂角度是12.3°；
⑶挖機第二節大臂相對水平線的角度（水平向上為正）：上圖表示挖機第二節大臂角度是-30.2°；
⑷挖機第三節大臂相對水平線的角度（水平向上為正）：上圖表示挖機第三節大臂角度是-60.5°；
⑹進入設置按鈕；
⑺挖機挖斗相對地面的高度：上圖表示挖斗距離地面2.5米；
⑻挖斗到中心距離：上圖表示挖斗距回轉中心的距離是6.6米；
⑼消音按鈕；
⑽載荷比例條；
⑾挖機額定重量：上圖表示挖機最大承受載荷30.2噸；
⑿載荷比例值：實際重量與額定重量的比例大小；

3.2主機接線說明


3.3報警
1：當檢測到挖斗的重量 <設定額定載重的90%, 儀表無蜂鳴器鳴叫，載荷比例條變成綠色；
2：當檢測到挖斗的重量  > 設定額定載重的90%, 儀表發出聲光報警：喇叭間歇鳴叫，載荷比例條變成黃色；
3：當檢測到挖斗的重量  > 設定額定載重的105%, 儀表發出聲光報警，喇叭長鳴鳴叫，載荷比例條變成紅色；
3.4停止蜂鳴器鳴叫
在儀表正常運行中，觸摸 一下，蜂鳴器停止響聲，圖表顯示為 ；
如果想讓蜂鳴器恢復正常工作，再次觸摸 即可；
