三、產品構成

3.1產品總體圖

本系統由主機、角度儀、重量傳感器、高度限位開關組成。

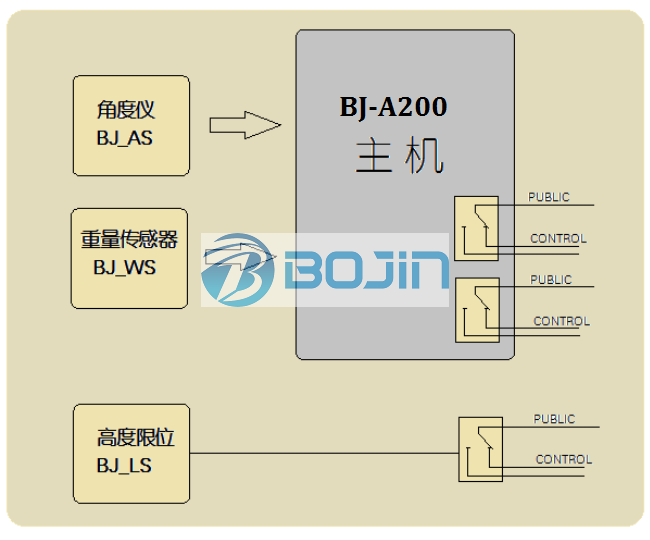

3,2系統構成

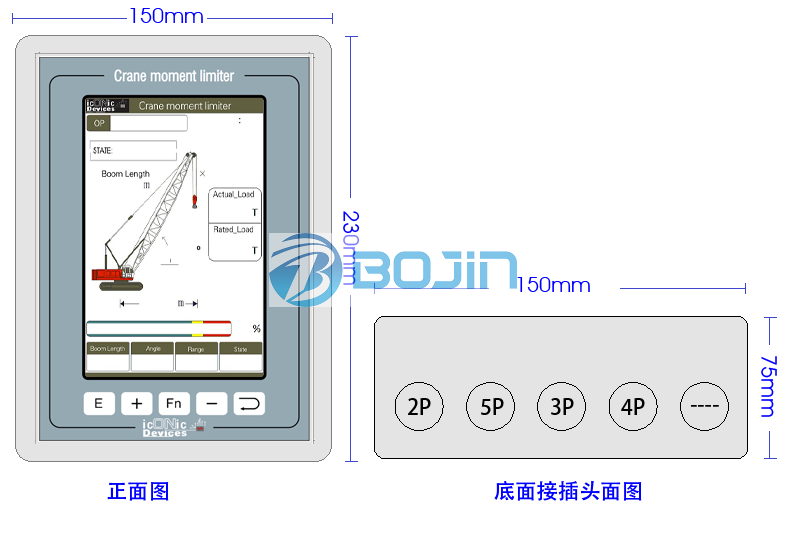

1主機 BJ-B100型

主機說明：

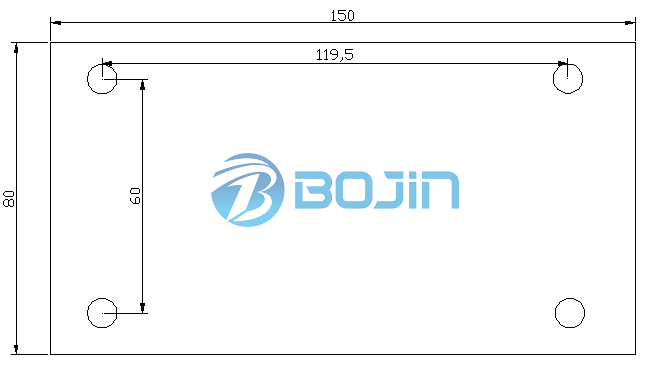

1、大 小：150*230*75mm

2、顯示分辨率：6英寸 480*600

3、工 作 電壓：DC24V

4、工 作 溫度：-20℃～+70℃

5、存 儲 溫度：-30℃～+80℃

6、系 統 誤差：≤±5%、顯示誤差：≤±5%、控制誤差：≤±5%

7、繼電器觸點容量：AC24V  5A

8、通 信 接口：RS232、RS485和Can總線

9、防護等級：IP54（其他防護等級需定制）;

10、最大起重力矩：GR ≤ 300000kN.m

2角度儀BJ-AS

角度儀大小：58*64*35mm 測量范圍：0-180°

防 護 等級：IP67

3重量傳感器 BJ-WS

取力方式：張力傳感器

大 小：

輸入4V 輸出 1.2MV/V

4、使用方法及窗口說明：

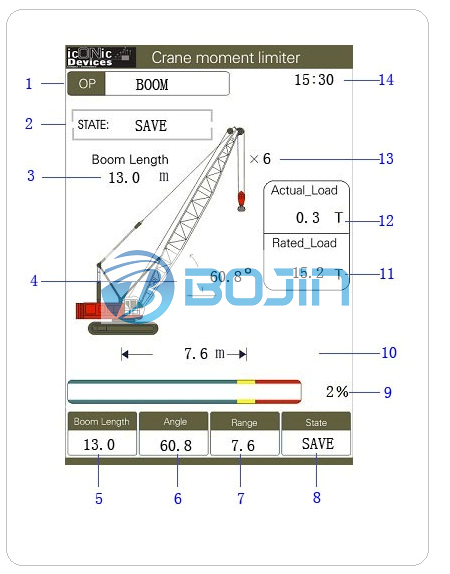

4.1主界面說明：

1：工況說明：BOOM : 表示的是當前是主臂工況。

2：安全狀態：    正常時：顯示SAVE；

幅度異常時：顯示ANGLE OUT;

超載時：顯示OVER LOAD;

實際重量>額定重量90%時：顯示W(wǎng)ARING;

3：大臂長度： 單位：米

4：大臂角度: 單位 ：°

5：大臂長度： 單位：米

6：大臂角度： 單位：°

7：幅度大小： 單位：米

8：安全狀態： 正常時：顯示SAVE；

幅度異常時：顯示ANGLE OUT

超載時：顯示OVER LOAD;

9：載荷率：實際重量與額定重量的比值

10：幅度大小： 單位： 米

11：額定重量大小 單位：噸

12：實際重量大小 單位：噸

13：倍率

14：時間 格式：小時：分種

五、控制與蜂鳴器報警說明

1：當實際載荷達到額定載荷90%--100%時，比例條變成黃色，蜂鳴器間隔0.5秒鳴叫，無控制動作輸出；儀表狀態欄提示：WARING;

2：當實際載荷達到額定載荷100%時，比例條變成紅色，蜂鳴器長鳴，有控制超載輸出；儀表狀態欄提示：OVER LOAD;

3：當幅度超過設定區域時，比例條變成紅色，蜂鳴器間隔長鳴，有幅度控制動作; 儀表狀態欄提示：ANGLE OUT;

4：當當實際載荷達到額定載荷<90%,幅度也在安全范圍內時，比例條變成綠色；儀表狀態欄提示：SAVE;
